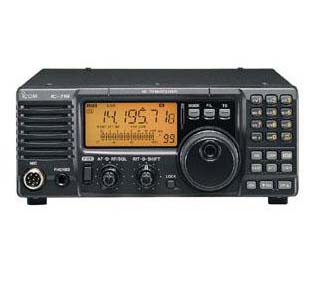

日本ICOM公司生产|
综合指标
|
|
|
频率范围
|
接收0.030-29.999999 MHz*1
发射1.800-11.999999MHz*2, 3.500-3.999999MHz*2, 7.000-7.300000MHz,10.100-10.150000MHz, 14.000-14.350000MHz,18.068-18.168000MHz, 21.000-21.450000MHz,24.890-24.990000MHz, 28.000-29.700000 MHz |
|
工作模式
|
USB、LSB、CW、RTTY、AM
|
|
存储信道
|
101 (99 常规信道、2 个扫描边界)
|
|
频率分辨率
|
1 Hz
|
|
频率稳定度
|
＜ ±200 Hz 开启电源后，从1 分钟 ～ 60 分钟，
稳定以后 ＜ ±30 Hz/小时在+25℃ 。 温度范围：0℃ ～ +50℃ |
|
电源
|
直流13.8 V ±15 % (负极接地)
|
|
电流 (在直流13.8 V)
|
接收 待机1.3 A， 最大音量 2.0 A
发射 最大功率 20.0 A |
|
使用温度环境
|
-10℃～ +60℃
|
|
天线接口
|
SO-239 (50Ω)
|
|
尺寸
|
240(宽) × 95(高) × 239(深) 毫米
|
|
重量
|
3.8 kg
|
|
ACC 连接器
|
13针
|
|
遥控接口
|
2芯3.5 (d) 毫米
|
|
发射部分
|
|
|
调制系统
|
SSB 平衡调制
AM 低电平调制 |
|
输出功率
|
SSB、CW、RTTY ：5-100 W
AM：2-40 W |
|
杂波发射
|
＜ -50 dB
|
|
载波抑制
|
＞ 40 dB
|
|
多余边带
|
＞ 50 dB
|
|
麦克风接口
|
8芯(600Ω)
|
|
电键接口
|
3芯 6.5 (d) 毫米
|
|
SEND接口
|
Phono (RCA)
|
|
ALC接口
|
Phono (RCA)
|
|
接收部分
|
|
|
接收系统
|
双变换超外差式
|
|
灵敏度 (10 dB S/N)
|
SSB, CW, RTTY：0.16μV (1.8-29.999999 MHz)
AM：13 μV (0.5-1.799999 MHz) 2 μV (1.8-29.999999 MHz) |
|
静噪灵敏度
|
＜ 5.6 μV (SSB)
|
|
选择性
|
SSB、CW、RTTY：＞ 2.1 kHz/-6 dB
＜ 4.5 kHz/-60 dB AM： ＞ 6.0 kHz/-6 dB ＜ 20 kHz/-40 dB |
|
清澈度可变范围
|
+/-150Hz
|
|
杂波抑制
|
＞ 70 dB (1.8-29.999999 MHz)
|
|
音频输出 (直流13.8 V 时)
|
＞ 2.0 W，10% 失真/ 8Ω 负载
|
|
RIT微调范围
|
±1200 Hz
|
|
PHONES 接口
|
3芯 6.5 (d) 毫米
|
|
外接扬声器接口
|
2芯 3.5 (d) 毫米 / 8Ω
|
